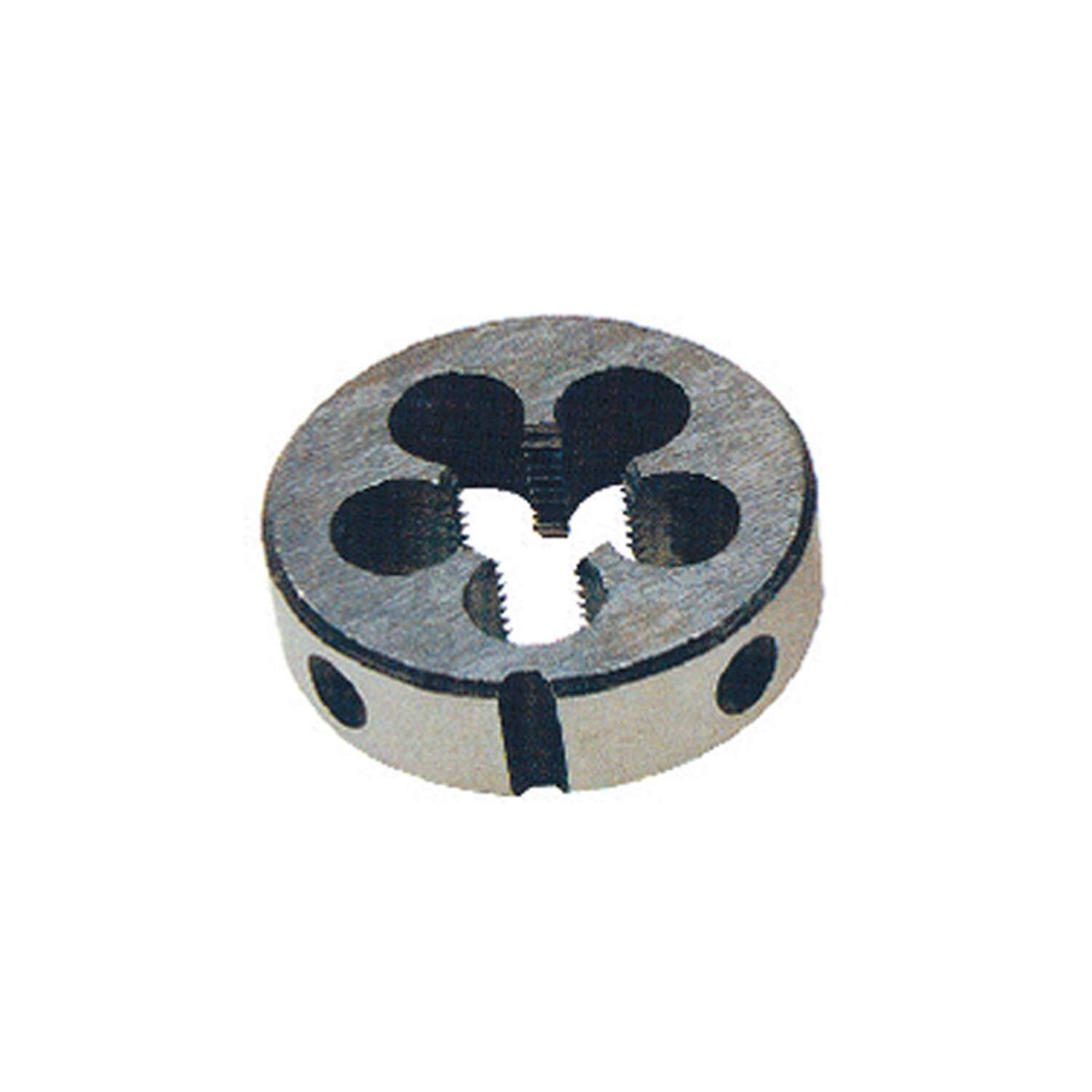

HSS die for tapered thread cutting BSPT, DIN 5159 - UT 10 FG

HSS die for tapered thread cutting BSPT, DIN 5159.

Model UT 10 FG00 Specifications:

Size                 Inches  1/8"

Pitch                TPI       28

Ø                     mm      30

Thickness         mm      11

 Model UT 10 FG01 Specifications:

Size                 Inches  1/4"

Pitch                TPI       19

Ø                     mm      38

Thickness         mm      14

Model UT 10 FG02 Specifications:

Size                 Inches   3/8"

Pitch                TPI       19

Ø                     mm      45

Thickness         mm      18

Model UT 10 FG03 Specifications:

Size                 Inches  1/2"

Pitch                TPI       14

Ø                     mm      55

Thickness         mm      22

Model UT 10 FG04 Specifications:

Size                 Inches  3/4"

Pitch                TPI       14

Ø                     mm      55

Thickness         mm      22

Model UT 10 FG05 Specifications:

Size                 Inches  1"

Pitch                TPI       11

Ø                     mm      65

Thickness         mm      25
