HSS metric die DIN 223 MA pitch size M3 - M20 thread cutting

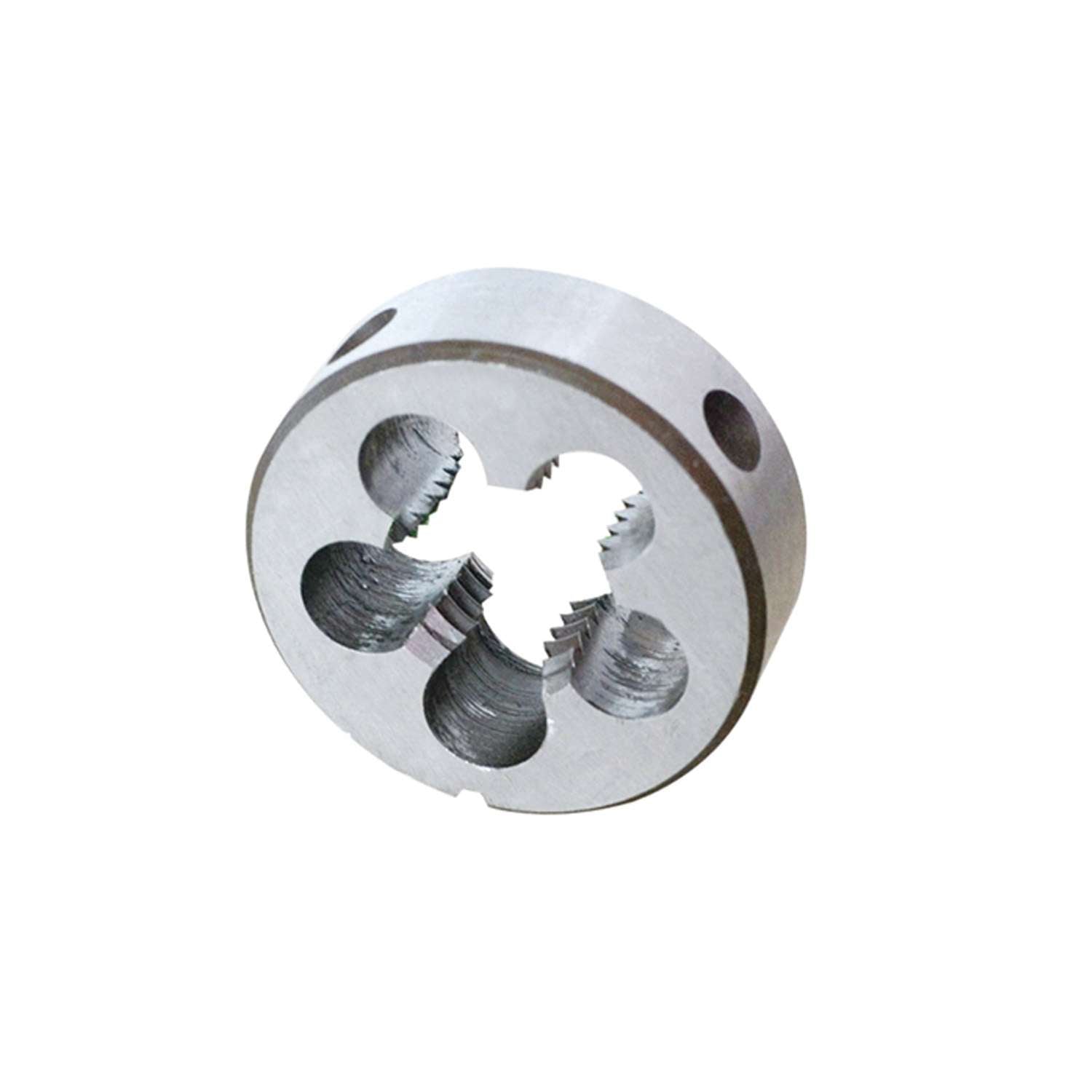

HSS metric die, DIN 223.

Model UT 10 FM00 Specifications:

Size                            M3

Pitch                mm     0,5

Ø                    mm     20

Thickness        mm      5

Model UT 10 FM01 Specifications:

Size                             M4

Pitch                mm      0,7

Ø                    mm      20

Thickness        mm       5

Model UT 10 FM02 Specifications:

Size                            M5

Pitch                mm     0,8

Ø                    mm     20

Thickness        mm      7

Model UT 10 FM03 Specifications:

Size                            M6

Pitch                mm     1

Ø                     mm     20

Thickness         mm     7

Model UT 10 FM04 Specifications:

Size                             M8

Pitch                mm      1,25

Ø                     mm      25

Thickness         mm      9

Model UT 10 FM05 Specifications:

Size                             M10

Pitch                mm      1,5

Ø                    mm       30

Thickness        mm       11

Model UT 10 FM06 Specifications:

Size                             M12

Pitch                mm      1,75

Ø                    mm       38

Thickness        mm       14

Model UT 10 FM07 Specifications:

Size                            M14

Pitch                mm     2

Ø                    mm      38

Thickness        mm      14

Model UT 10 FM08 Specifications:

Size                            M16

Pitch                mm     2

Ø                    mm      45

Thickness        mm      18

Model UT 10 FM09 Specifications:

Size                            M18

Pitch                mm     2,5

Ø                    mm      45

Thickness        mm      18

Model UT 10 FM10 Specifications:

Size                            M20

Pitch                mm     2,5

Ø                    mm     45

Thickness        mm     18
