Beschreibung

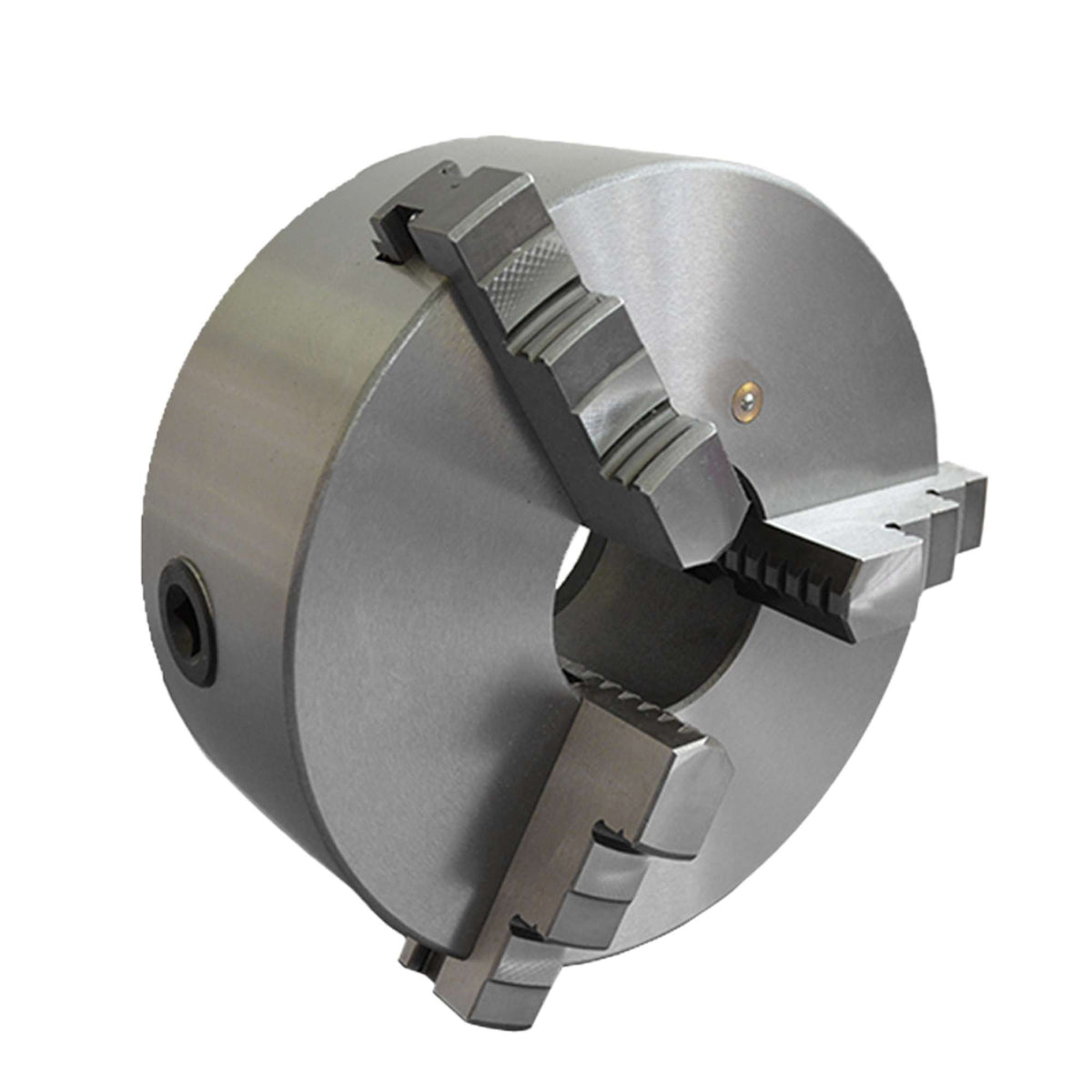

Präzisions-Selbstzentrier-Drehfutter mit 3+3 Backen echoENG
Das echoENG Präzisions-Selbstzentrier-Drehfutter mit 3+3 Backen wurde entwickelt, um eine schnelle, zuverlässige und hochpräzise Spannkraft sowohl für manuelle als auch für CNC-Drehbearbeitungen zu gewährleisten. Dank seiner robusten Konstruktion und seines Selbstzentriersystems gewährleistet es eine genaue Werkstückzentrierung, reduziert die Rüstzeiten und erhöht die Produktivität.

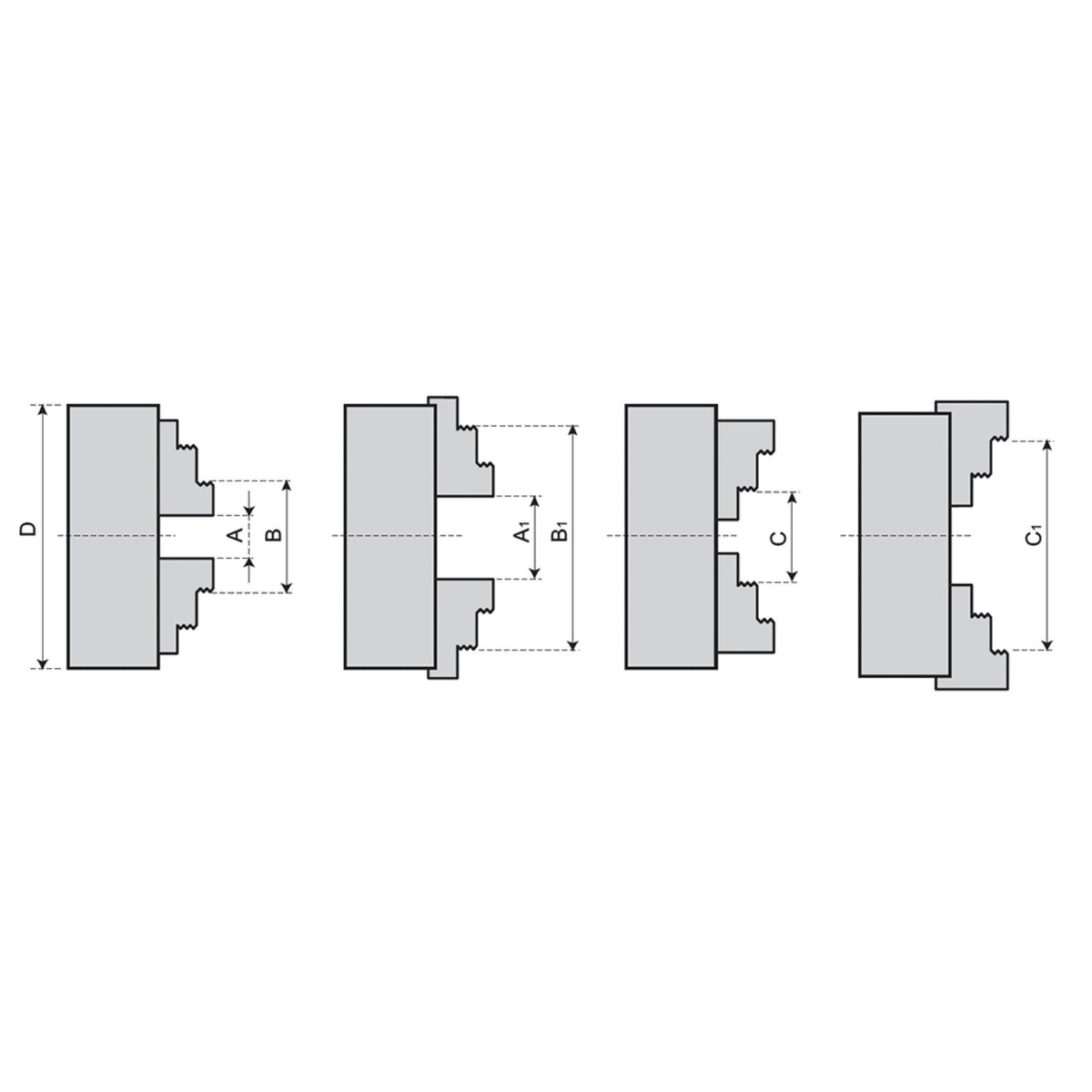

Dieses mit einem hochfesten Gussstahlkörper gefertigte Drehfutter bietet hervorragende Stabilität, Langlebigkeit und Leistung selbst bei anspruchsvollen Bearbeitungsarbeiten. Die 3+3-Backen-Konfiguration bietet eine hervorragende Vielseitigkeit und ermöglicht sowohl Innen- als auch Außenspannungen mit einem hohen Maß an Präzision.

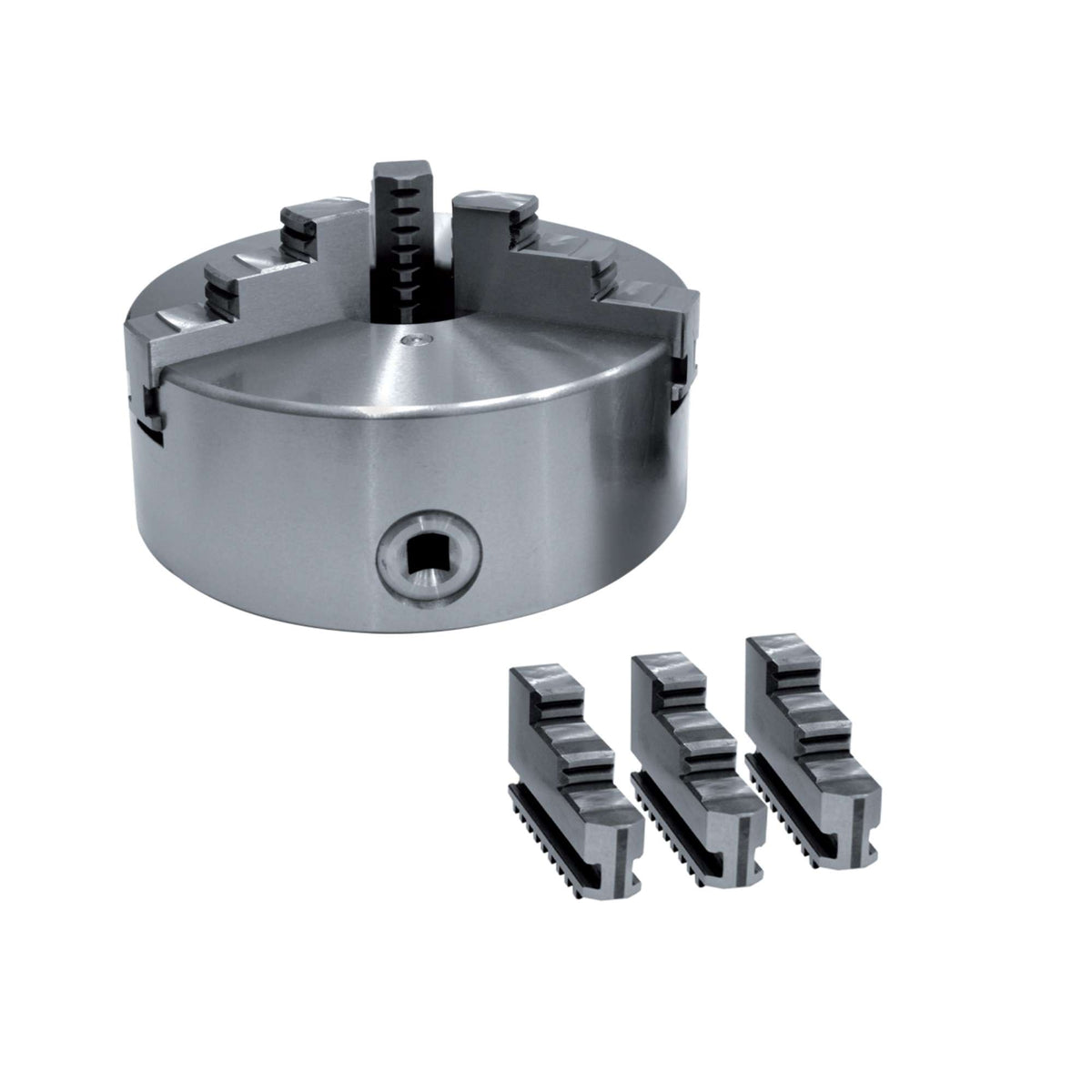

Jedes Drehfutter wird komplett mit Zubehör für den sofortigen Einsatz geliefert:
- Backenset für Außenspannungen
- Backenset für Innenspannungen
- Drehfutterschlüssel
Ideal für Werkstätten, Präzisionsbearbeitung und industrielle Anwendungen, bei denen Zuverlässigkeit und Wiederholgenauigkeit unerlässlich sind.
Hauptmerkmale
- Hohe Zentriergenauigkeit
- Robuste Gussstahlkonstruktion
- Selbstzentriersystem für reduzierte Rüst- und Bearbeitungszeiten
- 3+3-Backen-Konfiguration für maximale Vielseitigkeit
- Geeignet für manuelle und CNC-Drehmaschinen
- Komplett mit Zubehör geliefert

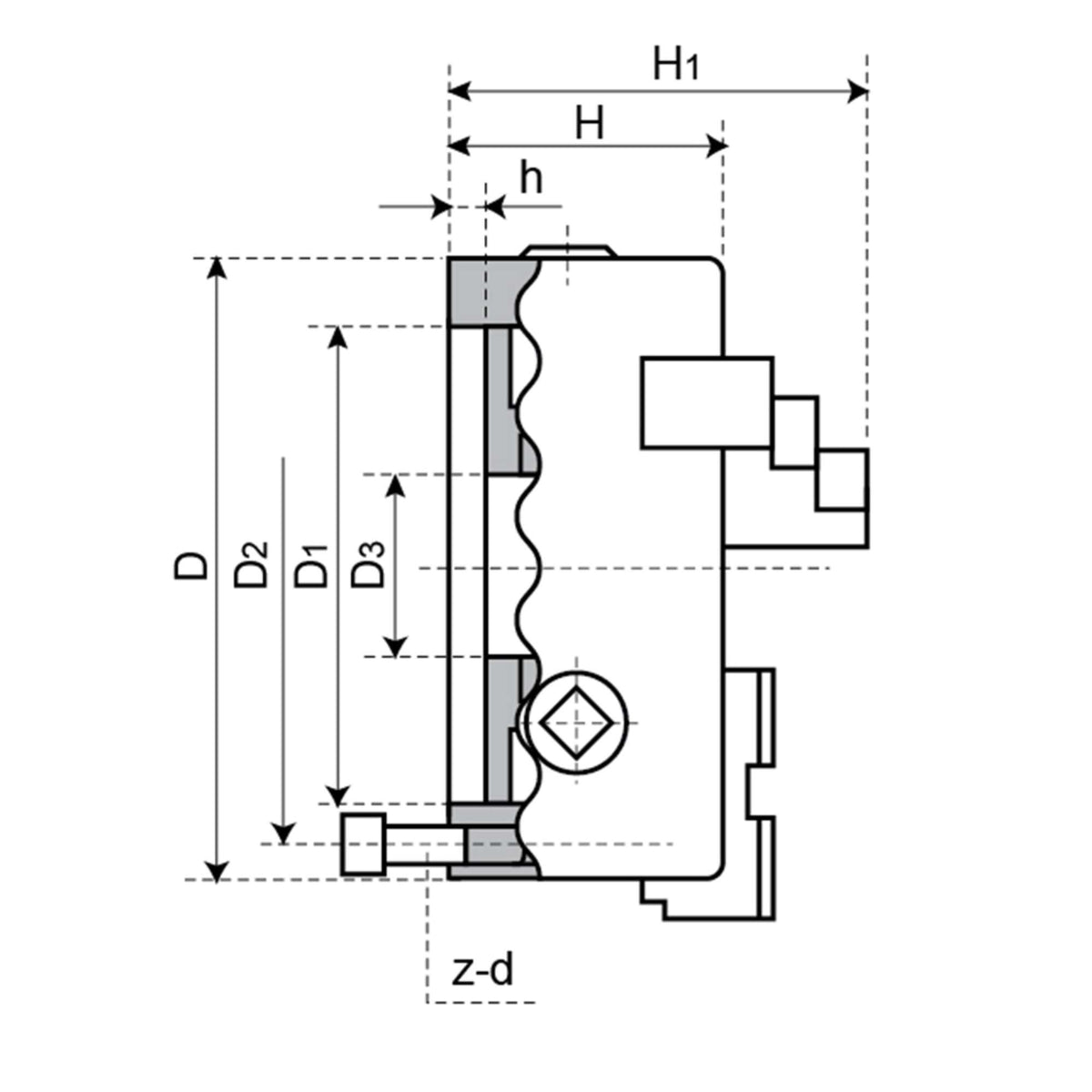

Technische Daten (Alle Varianten)
| Spezifikation | MA AC M308 | MA AC M310 | MA AC M312 | MA AC M316 | MA AC M320 | MA AC M325 | MA AC M331 | MA AC M340 |
|---|---|---|---|---|---|---|---|---|
| Durchmesser (D) mm | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 |
| D1 mm | 55 | 72 | 95 | 130 | 165 | 206 | 260 | 340 |
| D2 mm | 66 | 84 | 108 | 142 | 180 | 226 | 285 | 368 |
| D3 mm | 16 | 22 | 30 | 40 | 65 | 80 | 100 | 130 |
| H1 mm | 66 | 74.5 | 85 | 95 | 109 | 120 | 150 | 155.5 |
| H mm | 50 | 55 | 58 | 65 | 75 | 80 | 80 | 100 |
| h mm | 3.5 | 3.5 | 4 | 5 | 5 | 5 | 5 | 6 |
| Befestigung (z-d) | 3 - M6 | 3 - M8 | 3 - M8 | 3 - M8 | 3 - M10 | 3 - M12 | 3 - M12 | 3 - M16 |
| Schlüsselviereck mm | 8 | 8 | 10 | 12 | 12 | 12 | 14 | 15 |
| Gewicht kg | 1 | 2.5 | 4 | 7 | 12.5 | 30 | 48 | 68 |
