Beschreibung

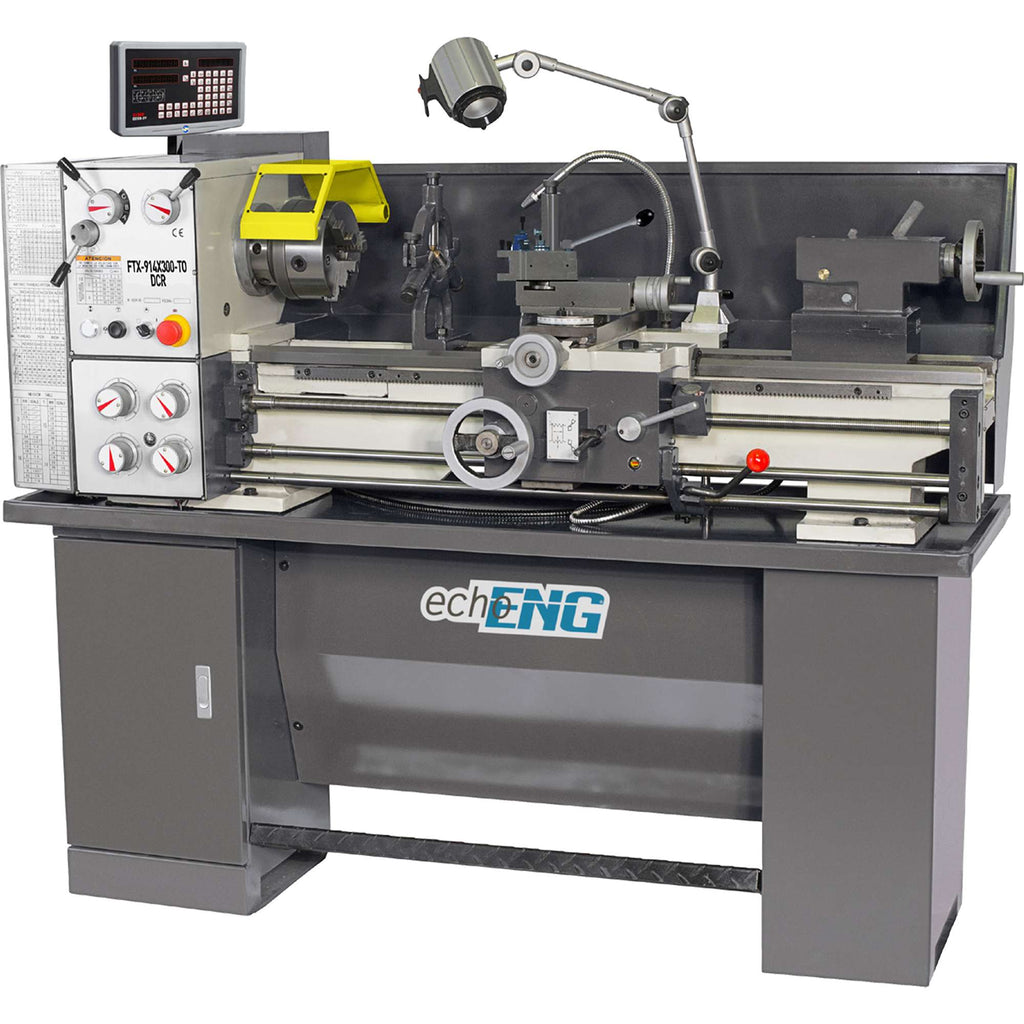

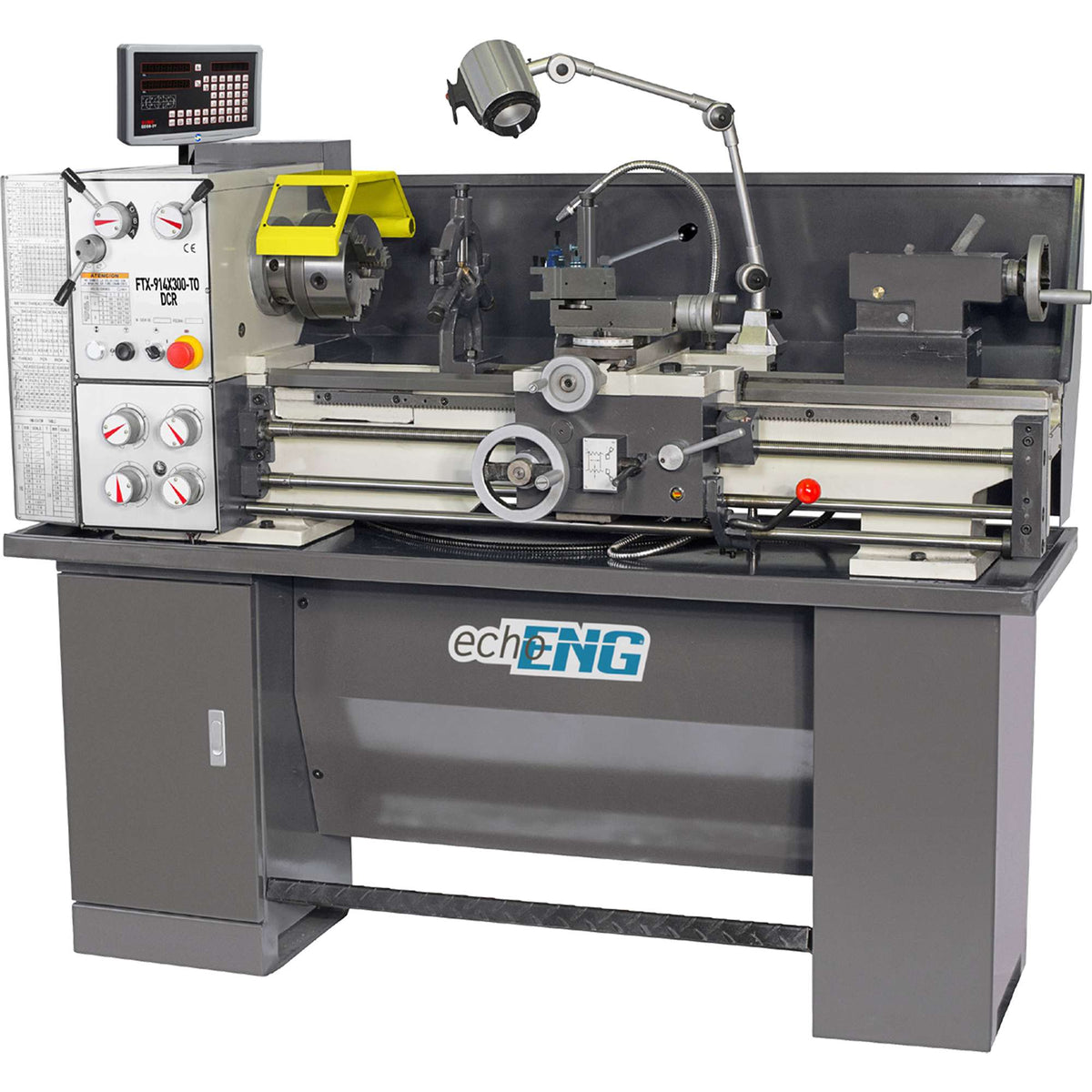

Parallelmaschine mit Digitalanzeige FTX-914X300-TO DCR 400V
Professionelle Parallelmaschine, die für hohe Leistung, Präzision und Sicherheit bei mechanischen Bearbeitungsarbeiten entwickelt wurde. Robuste Konstruktion mit geschliffenen prismatischen Führungsbahnen und großem Drehkapazität. Ausgestattet mit Digitalanzeige an den X-Y-Achsen für maximale Bearbeitungsgenauigkeit.
Hauptmerkmale:
Maschine für mechanische Bearbeitung, für den professionellen Einsatz konzipiert, robuste Konstruktion mit gehärteten und geschliffenen prismatischen Führungsbahnen. Enthält Rückenschutz, Kühlsystem, Fußbremse und automatische Getriebewahlbox in Ölbad.
Schnellvorschub in Längs- und Querrichtung
Mikroschalter für Not-Aus
Spannfutter- und Reitstockschutz
Not-Aus-Taster
Fußbremse
Gewindeschlüssel
Längsschlitten-Endanschlag
Standard-Werkzeugwechselplatte
Kühlsystem
Digitalanzeige als Standard montiert
Schutzhaube für Verteilkette
Maschine nach CE-Normen gebaut
Standardzubehör:
• 3-Backen-Spannfutter Ø160 mm mit Stangenkapazität 82 mm
• 4-Backen-Spannfutter Ø200 mm
• Reitplatte
• Fest- und Mitlaufstützen
• Reitstock MT3
• Feststehender Reitstock MT3
• Arbeitslampe
• MT3-Spindel
• Schnellwechsel-Reitstock
• Teleskopschutz für Vorschubstange
• Kühlsystem
• Werkzeugset
• Bedienungs- und Wartungsanleitung
Technische Daten:
| Merkmal | FTX-914X300-TO DCR |
|---|---|
| Digitalanzeige X-Y | Ja |
| Spannung | 400 V / 50 Hz |
| Leistung | 1,1 kW |
| Übertragung | Getriebe |
| Max. Schwingkapazität über Bett | 300 mm |
| Max. Schwingkapazität über Spalt | 430 mm |
| Max. Schwingkapazität über Querschlitten | 190 mm |
| Spindelbohrung | 38 mm |
| Abstand der Zentren | 914 mm |
| Spindelkonus | MT5 |
| Reitstockkonus | MT3 |
| Reitstockhülsendurchmesser | 32 mm |
| Reitstockhülsehub | 90 mm |
| Anzahl der Gänge | 18 |
| Spindelldrehzahlbereich | 65 – 1810 U/min |
| Längsvorschub | 0,079 – 1,291 mm/U |
| Quervorschub | 0,017 – 0,276 mm/U |
| Metrische Gewinde | 36 Steigungen / 0,4 – 7 mm |
| Zollgewinde | 36 Steigungen / 4 – 60 TPI |
| Gewicht | 540 kg |
| Abmessungen | 1850 × 750 × 1460 mm |
| Barcode | 8423640964624 |
